Modulo Multiplexor Analogico 16 canales basado en 74HC4067
Ideal para expandir los pines analogicos de tu Arduino o microcontrolador
Descripción General:

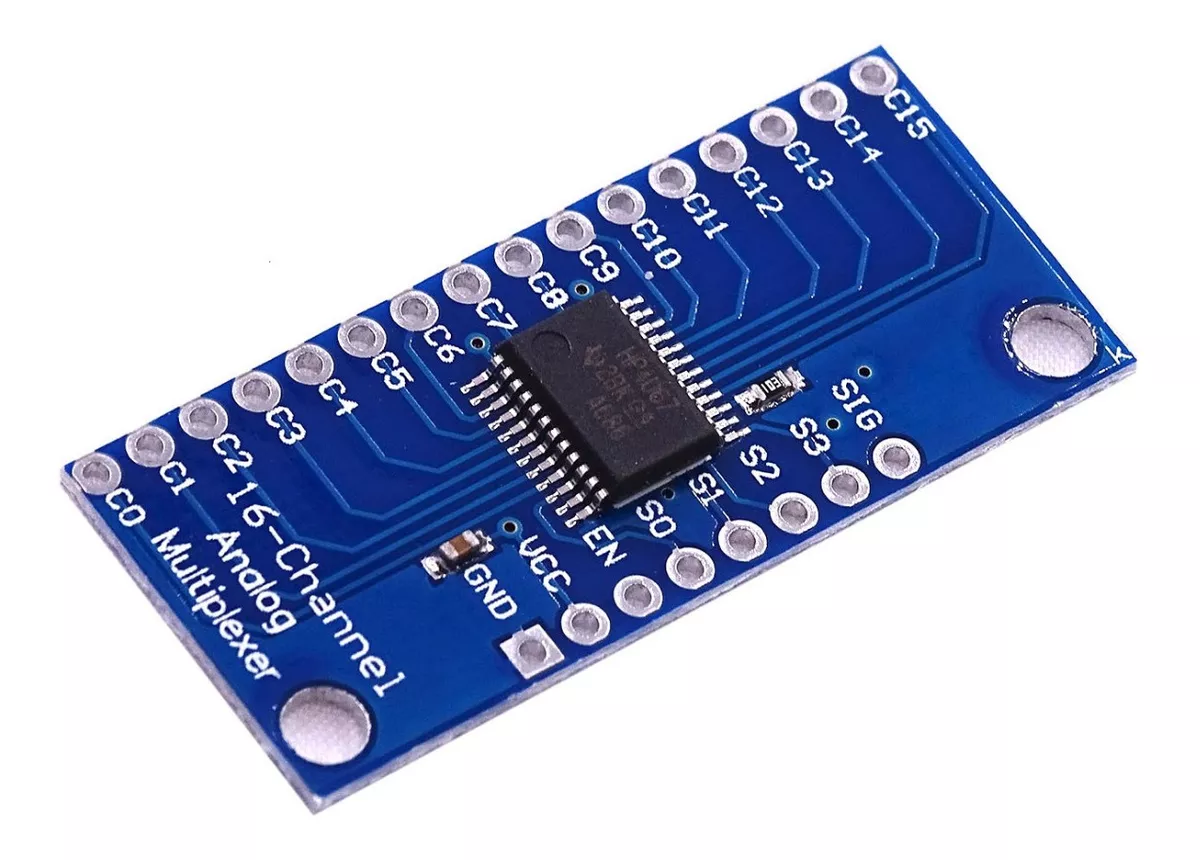

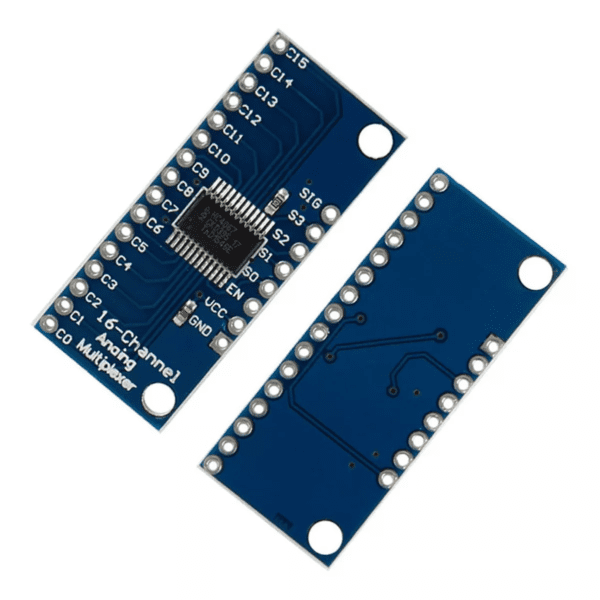

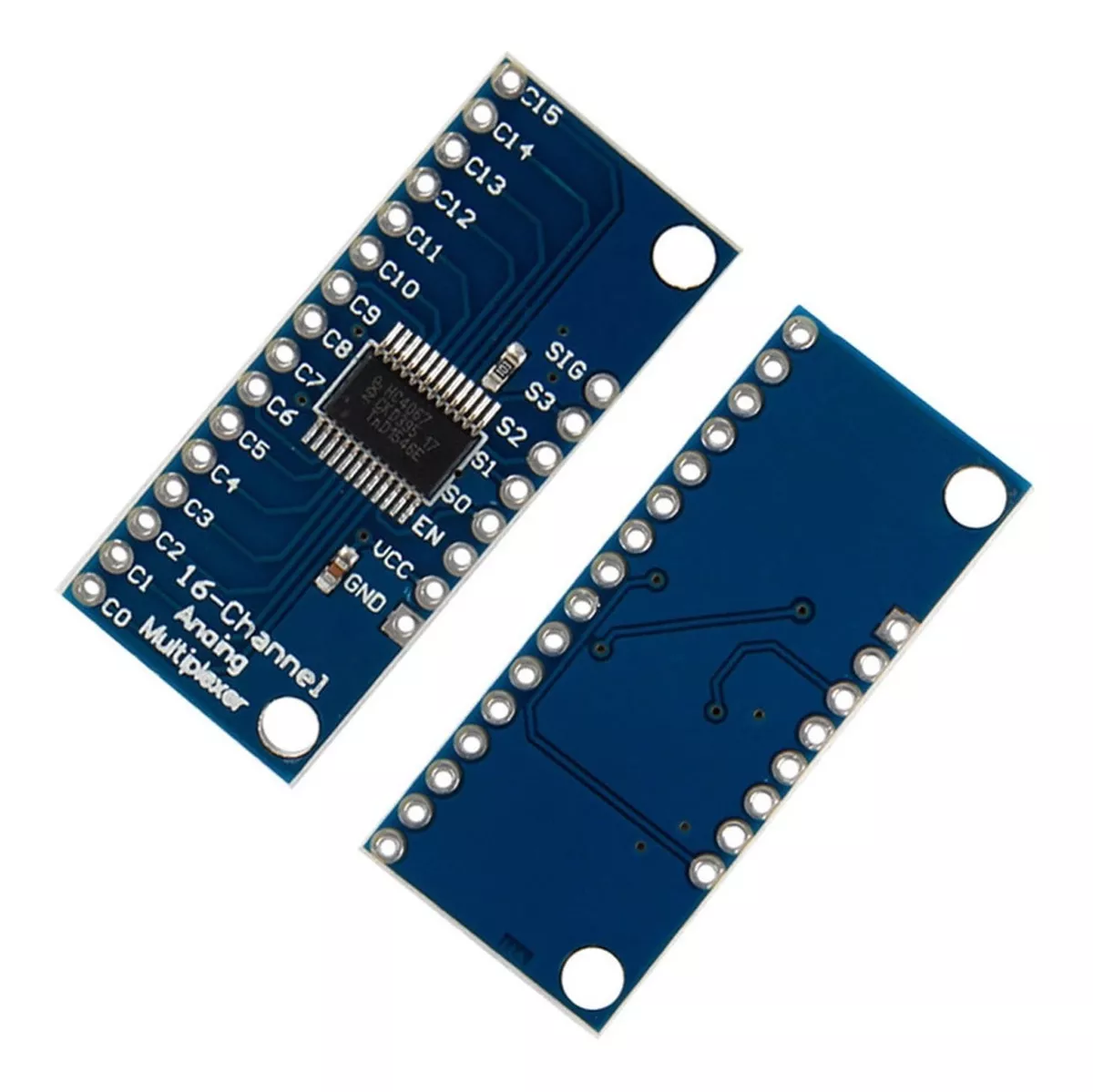

Es un modulo multiplexor/demultiplexor bidireccional de 16 canales Analógicos basado en el chip 74HC4067. Este chip es como un conmutador rotatorio – enruta internamente el pin común (SIG) a uno de 16 pines de canal (Cxx). Funciona con señales digitales y analógicas (el voltaje no puede ser mayor que VCC), y las conexiones funcionan en cualquier dirección. Para controlarlo, conecte 4 salidas digitales a los pines de selección de direcciones del chip (S0-S3) y envíela a la dirección binaria del canal que desea. ¡Esto le permite conectar hasta 16 entradas analogicas a su sistema usando sólo 5 pines!
Especificaciones:
Alimentacion: 2V a 6V
Resistencia en “On”: 70 Ohms
