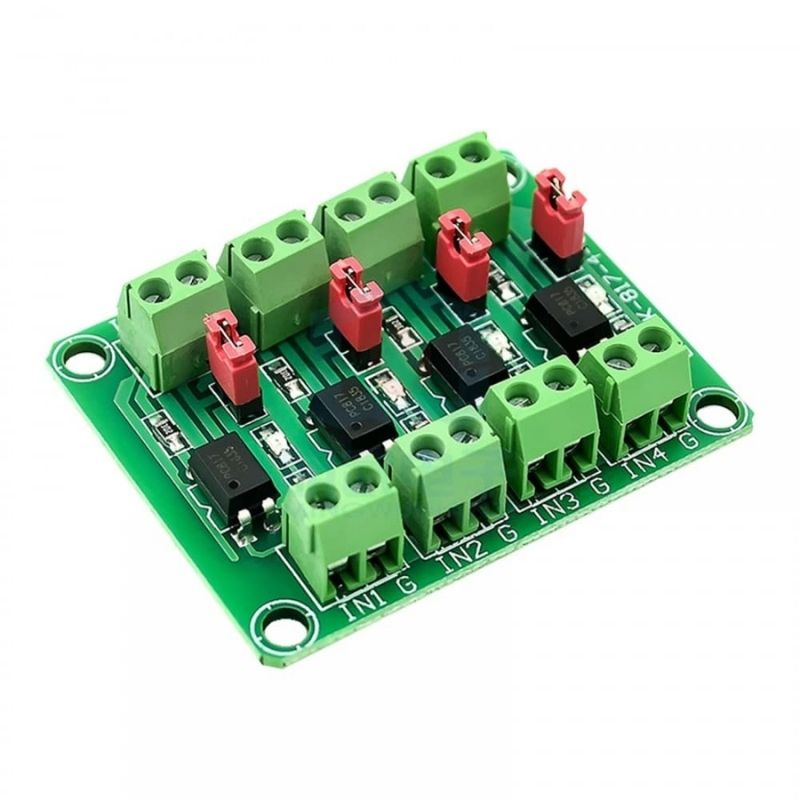

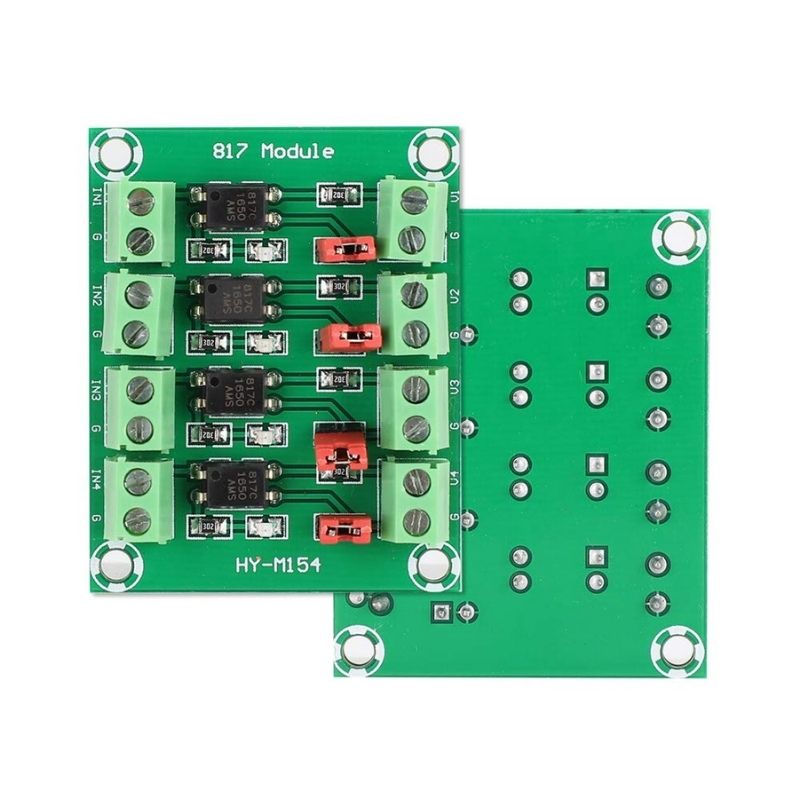

El **módulo optoacoplador de aislamiento PC817 de 4 canales** es un componente electrónico diseñado para proporcionar aislamiento eléctrico entre dos circuitos. Utiliza optoacopladores para transferir señales de un circuito a otro, manteniendo una separación segura y evitando interferencias o daños debido a diferencias de voltaje. Este módulo es comúnmente utilizado en aplicaciones de control industrial, automatización, y protección de microcontroladores.
### Características principales:
1. **Aislamiento galvánico**:
– Cada uno de los cuatro canales del módulo utiliza un optoacoplador **PC817**, que proporciona un aislamiento eléctrico entre el circuito de entrada y el circuito de salida.
– El aislamiento galvánico ayuda a proteger los circuitos sensibles (como microcontroladores) de picos de voltaje, ruidos eléctricos o interferencias generadas en el lado de alta potencia o industrial.
2. **Número de canales**:
– El módulo cuenta con 4 canales independientes, lo que permite aislar y controlar hasta cuatro señales diferentes de manera simultánea.
3. **Optoacoplador PC817**:
– Cada canal está basado en el optoacoplador PC817, que consiste en un LED de infrarrojos y un fototransistor, encapsulados juntos. Cuando se aplica corriente al LED, este emite luz que activa el fototransistor, permitiendo que la señal pase al lado de salida.
– El **PC817** es conocido por su alta fiabilidad y capacidad de aislar hasta 5000V de diferencia entre el circuito de entrada y el de salida.
4. **Interfaz de entrada**:
– Los pines de entrada del módulo son compatibles con señales de 3.3V y 5V, lo que lo hace ideal para conectarse a microcontroladores como Arduino, ESP32, y otros.
– Cada canal de entrada incluye una resistencia de limitación de corriente para el LED del optoacoplador.
5. **Interfaz de salida**:
– Los pines de salida proporcionan una señal digital que refleja el estado de la señal de entrada, pero aislada eléctricamente.
– Puede conectarse a circuitos de control de mayor potencia o diferentes voltajes sin riesgo de interferir con el circuito de control.
6. **Aplicaciones típicas**:
– **Control de relés**: Aislar la señal de control de relés que manejan cargas altas o ruidosas.
– **Interfaz de sensores**: Aislar señales de sensores que se encuentran en ambientes ruidosos o con potenciales diferencias de tierra.
– **Protección de microcontroladores**: Aislar microcontroladores de circuitos industriales o de potencia que podrían causar daños debido a diferencias de voltaje o interferencias.
– **Automatización industrial**: Utilizado en sistemas de control donde se requiere aislar la electrónica de control del entorno industrial.
7. **Montaje y uso**:
– El módulo está diseñado para ser fácil de integrar en prototipos o proyectos electrónicos, con pines claramente etiquetados para entrada y salida.
– Se puede montar en una placa de pruebas o soldar directamente en un circuito impreso (PCB).
### Beneficios del uso del módulo:
– **Seguridad**: Proporciona una capa de seguridad adicional al evitar que altas tensiones o picos de corriente afecten los circuitos de control.
– **Reducción de interferencias**: Aísla el ruido eléctrico, mejorando la fiabilidad de la comunicación y el control en sistemas electrónicos.
– **Versatilidad**: Puede utilizarse en una amplia variedad de aplicaciones que requieren aislamiento y protección de señales.
En resumen, el módulo optoacoplador de aislamiento PC817 de 4 canales es una solución eficiente y confiable para proteger circuitos sensibles y asegurar la integridad de la señal en aplicaciones donde el aislamiento eléctrico es crucial.
