Modulo BMS 3S 20A de proteccion para tres baterías de litio (incluyendo 18650, 26650, batería de polímero de litio)
BMS (Sistema de Gestión de Batería) 3S de 11.1V 12.6V 20A para tres baterías de litio (incluyendo 18650, 26650, batería de polímero de litio) con Proteccion contra cortocircuito, sobrecarga, sobredescarga, sobrecorriente.
Circuito de detección de voltaje de alta precisión para un monitoreo preciso.
Incorpora un circuito de detección de sobrecorriente de tres etapas (sobrecorriente 1, sobrecorriente 2, cortocircuito de carga) para proteger su batería de daños.
El transistor MOS puede controlar la carga y descarga de las batería para garantizar una vida útil más larga de la batería.
Corriente de descarga continua (límite superior): 20A (Si el ambiente de refrigeración no es bueno, reduce el uso de corriente de carga.)
Corriente de carga continua (límite superior): 10A
Características:
– Product Features BMS 3S 20A 12V:
– Voltaje de carga: 12.6V – 13V
– Tipo de baterías: Litio o Lipo (polímero de Litio)
– Proteccion contra cortocircuito
– Proteccion contra sobrecarga
– Proteccion contra sobredescarga
– Proteccion contra sobrecorriente
Atencion:
– Una vez conectadas las bateria requiere que se enchufe el cargador en P+/P- para encender el circuito de proteccion.
– Si se supera el valor máximo permitido de la tensión de alimentación, el controlador de carga activa el modo de “protección”. Para restaurar el módulo, es necesario volver a aplicar tensión a la entrada de la placa BMS o esperar un tiempo hasta que el controlador de carga desactive automáticamente la protección.
– EL modulo debe estar lo mas cerca de las baterias posible , usar cables gruesos y de calidad.
Nota 1: se requieren tres baterías de potencia 15c-20c o seis baterías de potencia 10c-15c para arrancar correctamente un taladro eléctrico (las 18650 comunes no pueden arrancar el taladro eléctrico!!!);

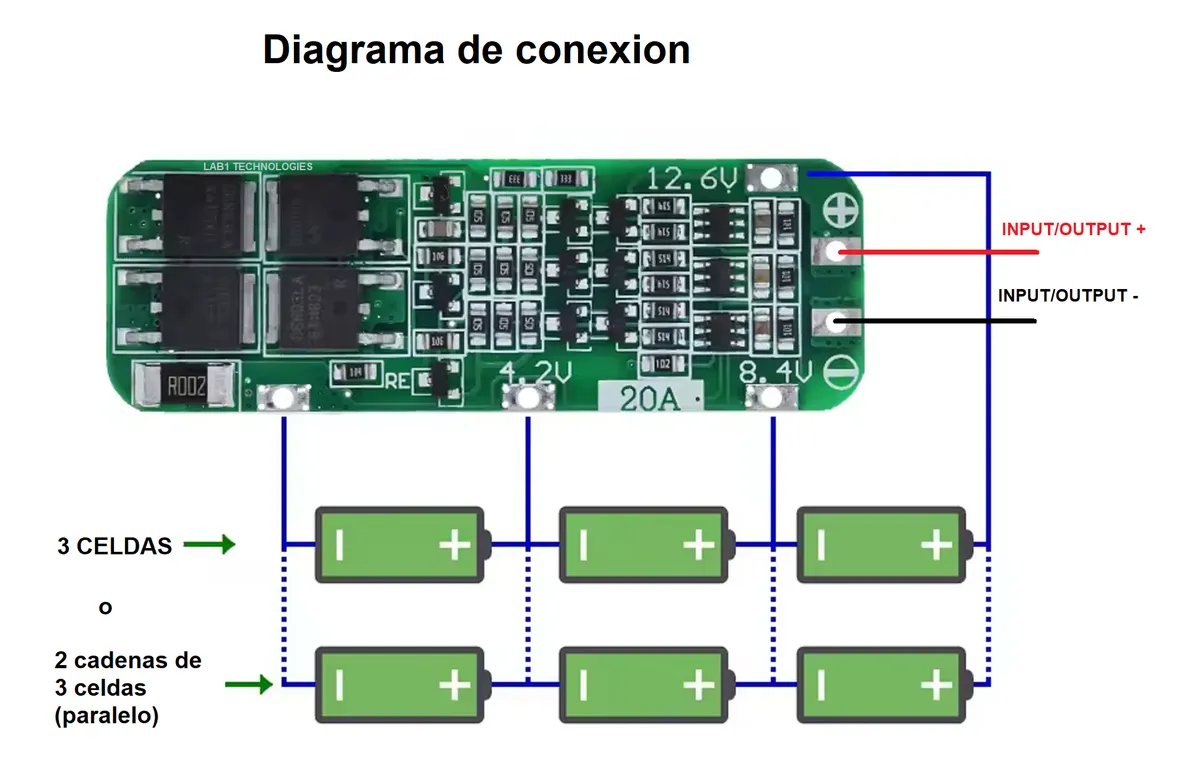

Nota 2: conectá 0V, 4.2V, 8.4V y 12.6V estrictamente de acuerdo con el diagrama. No provoques un cortocircuito intencionalmente.
Nota 3: para cargas con motores brush, se debe conectar un capacitor (de 10uF a 1000uF) en paralelo con los terminales positivo y negativo del motor, para evitar que el voltaje inverso generado por el motor interfiera con la placa de protección o dañe el MOSFET.
Nota 4: cuando se conecten tres baterías en serie, asegurarse de que el voltaje de cada batería sea el mismo. Si no lo es, cargá cada batería por separado antes de usarlas en serie…
Durante la prueba de descarga, la batería cuyo voltaje cae más rápido es una batería en mal estado.
Cuanto más similares sean la capacidad y la resistencia interna de las tres baterías, mejor será el rendimiento.
(Efecto de uso: 2 baterías buenas + 1 mala = efecto de uso de 3 malas).
