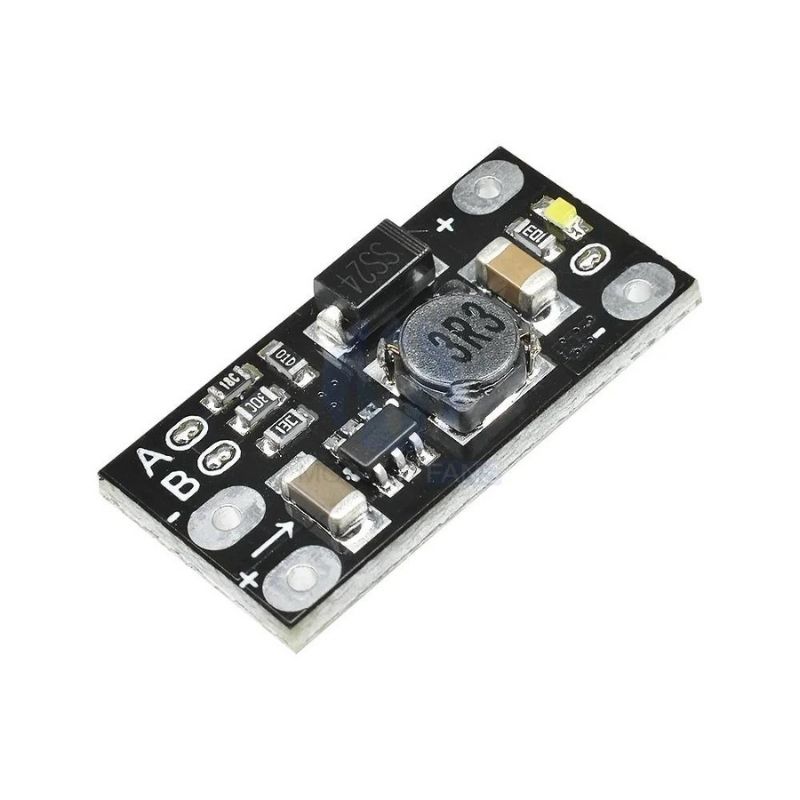

La Fuente Boost Step-Up 1.5A con Salida Seleccionable de 5V, 8V, 9V, 12V es un módulo convertidor de voltaje diseñado para aumentar (step-up) un voltaje de entrada a uno de mayor valor en su salida. Este tipo de módulo es ideal para aplicaciones donde se necesita una fuente de alimentación estable de mayor voltaje que la disponible en la fuente de entrada, como en proyectos de electrónica, dispositivos portátiles, y circuitos de alimentación de componentes que requieren un voltaje específico.
Descripción:
Este módulo utiliza la topología de un convertidor boost (elevador), lo que significa que puede tomar un voltaje de entrada relativamente bajo y aumentar su valor a un voltaje más alto, seleccionable por el usuario. Es compacto, eficiente y fácil de usar, proporcionando una solución versátil para alimentar una amplia gama de dispositivos electrónicos.
**Parámetros básicos:**
– El voltaje de salida se puede configurar en 5V/8V/9V/12V, el valor predeterminado es 12V.
– Rango de voltaje de entrada: 2.5V~VOUT-0.5V.
– Rendimiento de salida: Tomando como ejemplo una batería de litio de 3.7V como entrada, puede proporcionar una salida de 5V1.2A, 8V0.7A, 9V0.6A, 12V0.5A.
– Asegúrese de que la corriente de entrada y la corriente de salida no excedan 1.5A.
**Descripción de la configuración de voltaje:**

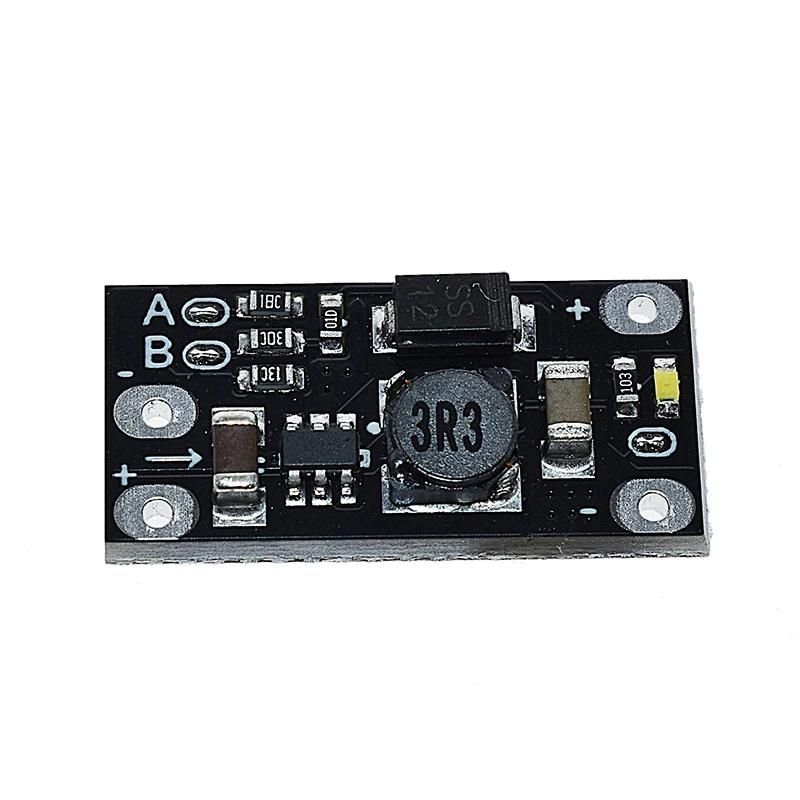

– En el lado frontal del PCB se pueden ver las letras A y B donde se encuentran unos pequeños jumpers. Por defecto vienen conectador mediante una resistencia de 0 Ohm.
– El voltaje de salida se puede cambiar utilizando un soldador para modificar la conexión de estos jumpers.

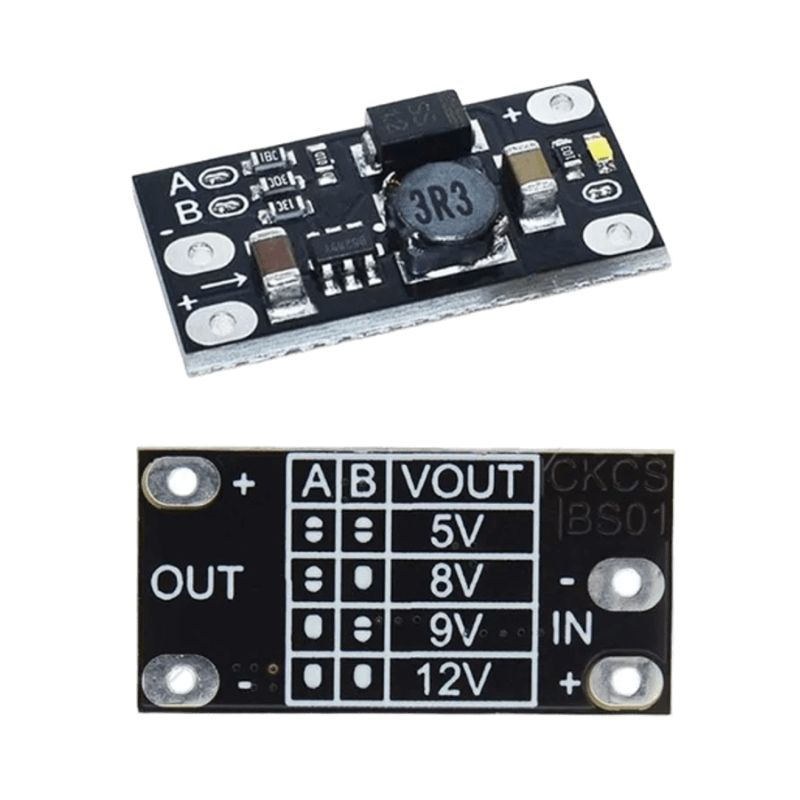

– En la siguiente tabla, 0 significa que el jumper está desconectado y 1 significa que el jumper está conectado.
| A | B | VOUT |
| 1 | 1 | 5V |
| 1 | 0 | 8V |
| 0 | 1 | 9V |
| 0 | 0 | 12V |
– El jumper junto al indicador LED también se puede desconectar para apagar el indicador.
Tamaño: 22 × 11 × 3.6mm.
